Подготовка биогаза

Подготовка биогаза

Подготовка биогаза производится для достижения следующих целей:

очистка биогаза от серы;

обеспечение заданного уровня давления;

(при необходимости) придания биогазу каллорийности путем контроля кислотности и культуры бактерий в биогазовом реакторе.

Прежде чем попасть к потребителю для выполнения поставленной задачи, биогаз проходит следующий путь:

Из биогазового реактора по наклонному магистральному трубопроводу биогаз попадает в водоотделитель. Угол наклона составляет 5°. Трубопровод имеет наклон в сторону реактора. Это сделано для того, чтобы водоотделитель реже освобождать от воды. Водоотделитель представляет собой расширяющийся сосуд. Принцип его работы основан на снижении скорости и давления газа. При этом температура тоже снижается. Мелкие капли влаги сливаются в крупные и выпадает в виде конденсата на дно водоотделителя.

Далее сухой газ попадает в фильтр-регулятор-десульфуризатор. Здесь происходит химическая реакция газообразных соединений серы с реагентом. Реагент фильтра - это пеллеты, содержащие оксиды железа. Происходит восстановление железа из оксида с образованием твердых соединений серы. Реакция происходит с выделением тепла. Кроме этого в этом устройстве по показанию встроенного манометра регулируется (вручную) давление биогаза.

Биогаз уже очищен от капельной влаги и серы. И может использоваться потребителями: кухонными плитами, водонагревателями, светильниками, инфракрасными горелками, двигателями внутреннего сгорания электрогенераторов и прочими устройствами. Эти устройства могут работать и на грязном биогазе, но не долго.

Вообще, понятие очистки биогаза относительно. Биогаз остается грязным. Но уже намного меньше. Поэтому для особо дорогих биогазовых приборов производят дополнительную очистку. На рисунке выше самым дорогостоящим прибором является водонагреватель. Для него биогаз еще раз проходит очистку в десульфуризаторе. Принцип его работы и реагент такие же как в фильтре-регуляторе-десульфуризаторе. Только в нем нет манометра и регулятора давления (дросселя).

Очистка биогаза может происходить другими способами и реагентами: оксидом цинка, вымороживанием и др. Но так как очистка всегда стоит денег, то целесообразно сравнивать цену подготовки биогаза с ценой приборов, которые биогаз потребляют.

На рисунке выше перед каждым прибором установлен кран. Назначение - отключить прибор на обслуживание и ремонт без отключения других приборов от газовой сети.

Оборудование и материалы для подготовки биогаза купить

Наименование Фото Цена
Шланг. Ду10 мм. Материал ПВХ. За 1 метр 1,58 у.е.
Муфта соединительная для шланга Ду10 0,75 у.е.
Колено для шланга Ду10 0,83 у.е.
Тройник для шланга Ду10 0,96 у.е.
Шланг. Ду16 мм. Материал PE. За 1 метр 2,21 у.е.
Переходник для шланг Ду16/Ду10 1,21 у.е.
Муфта соединительная для шланга Ду16 1,08 у.е.
Колено для шланга Ду16 1,08 у.е.
Тройник для шланга Ду16 1,33 у.е.
Манометр 0-16 кПа 6,3 у.е.
Водоотделитель (Емкость 0,6 л. Подключение на шланг Ду16). 3,46 у.е.

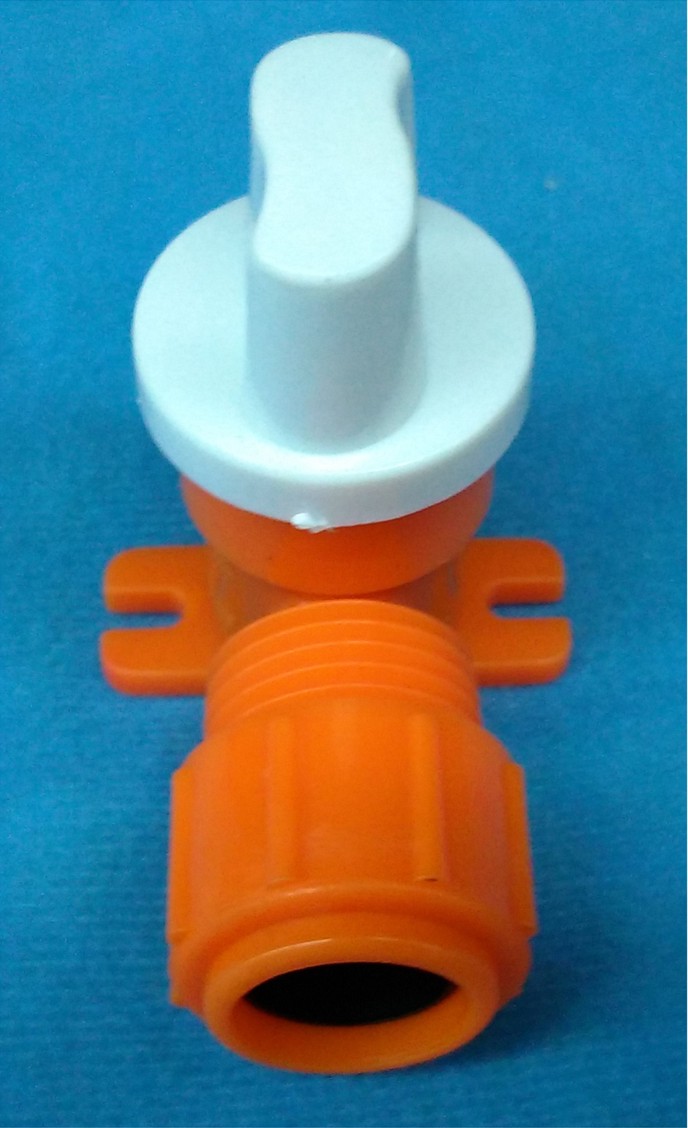

Кран Ду16 мм. Материал РЕ. 2,46 у.е.

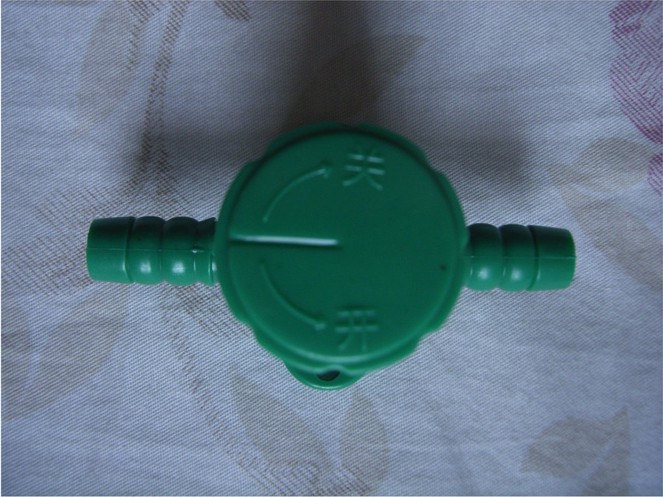

Кран Ду10 мм. Материал РЕ. 1,4 у.е.
Кран Ду10/16 мм. Материал ABS. 1,71 у.е.
Десульфуризатор. Подключение на шланг Ду10 мм (+реагент 0,8 кг) 20,92 у.е.
Предохранительный клапан 6,58 у.е.
Индикаторная бумага для измерения Ph в пределах 1-14. Упаковка 80 шт бумажных полос. 0,96 у.е.
Фильтр-регулятор-десульфуризатор (+реагент 1,6 кг) 53,71 у.е.

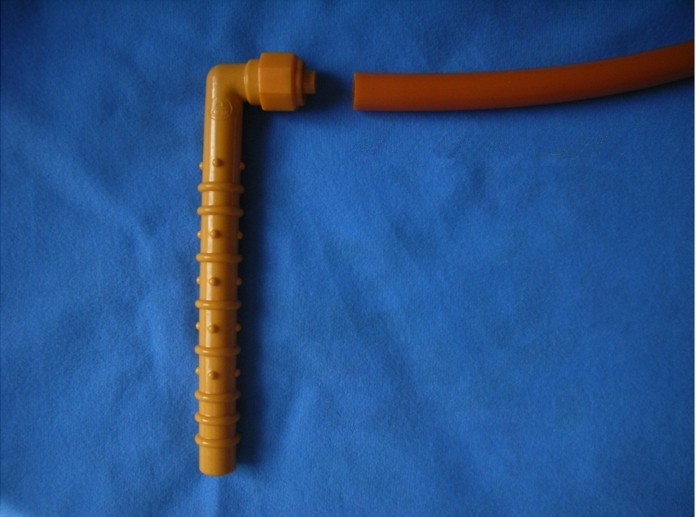

Фитинг под заделку в бетон биогазового реактора 5,42 у.е.
Компрессор для биогаза 81,92 у.е.
Метаногенные бактерии 9,75 у.е.
