Реагенты > Лития карбонат

Лития карбонат купить

Производитель Фасовка Лития карбонат цена
Китай Мешки по 25 кг
400 грн/кг
Китай Фасовка по 1 кг 460 грн/кг

Лития карбонат купить

Лития карбонат (литий углекислый) - соль щёлочного металла лития.

Физико-химические свойства.

Формула - Li2CO3. Внешний вид - безцветные моноклинные кристаллы. Температура плавления 732 °C. Плотность 2,11 г/см3. Не растворим в ацетоне, жидком аммиаке, этаноле. Содержание элементарных веществ: Li 18,79%, С 16,25%, О 64,96%.

Растворимость лития карбоната в воде

Применение.

Карбонат лития применяют в медицине, в металлургии, строительстве, производстве керамики, сельском хозяйстве.

Применение лития карбоната в медицине.

Применение лития карбоната в медицине

Первое клиническое применение лития карбоната произошло в 1940 году. Тогда лития карбонат применяли для синтеза лития хлорида. Лития хлорид использовался для пациентов с гипертонией и сердечно-сосудистыми заболеваниями вместо хлорида натрия для уменьшения потребления ионов натрия.

Лития хлорид (LiCl) получают растворением карбоната лития в соляной кислоте. Уравнение реакции диссоциации карбоната лития с соляной кислотой имеет вид:

Li2CO3+2HCl = 2LiCl + H2O + CO2

Для получения безводного кристаллического хлорида лития его упаривают в керамической посуде.

Применение лития хлорида в медицине продолжалось до 1949 года, когда из-за токсичных побочных эффектов отказались от его применения для этих целей.

В 1949 году лития карбонат вновь привлек к себе внимание врачей. Это произошло когда австралийский врач Джон Кейд занимался изучением влияния мочевой кислоты на состояние организма при биполярном растройстве. Его исследования на животных были затруднены малой растворимостью мочевой кислоты и в своих исследованиях он применил литиевую соль мочевой кислоту, которую он получил синтезом мочевой кислоты и карбонатом лития. Джон Кейд обнаружил, что животные становятся необычно тихими и спокойными. С тех пор было положено начало углубленному научно-исследовательскому изучению влияния лития карбоната и различных соединений лития на организм животных и человека.

Лития карбонат понижает возбудимость центральной нервной системы, оказывает седативное и антиманиакальное действие. Инструкция по применению препарата устанавливает показания профилактики фазнопротекающих психозов и маниакальное состояние различного генеза. Дозы лития карбоната определяют индивидуально и контролируют по содержанию лития в сыворотке крови методом пламенной фотометрии. Концентрация лития в плазме крови должна быть в пределах 0,6-1,6 мэкв/л. В меньших концентрациях эффект не наступает, а в больших концентрациях возможны токсические отравления. Картина острого токсического отравления проявляется общей заторможенностью, угнетением реакции на внешние раздражители, судоргами в первые часы после отравления и параличами в последующий период. Смерть наступает в течение суток. Смертельная доза для мышей составляет (мг/кг): внутрибрюшно - 360; под кожу - 413; в желудок - 531.

В настоящее время карбонат лития можно купить в аптеке под торговым наименованием "ЛИТИЯ КАРБОНАТ" в виде таблеток, покрытых оболочкой по 0,3 г №50 (производитель АО "ICN Oктябрь", Россия) и в виде таблеток 250 мг №60 в полиэтиленовом флаконе (производитель "GlaxoSmithKline Pharmaceuticals S.A.", Польша). Кроме этого, в аптеке можно купить аналоги "ЛИТИЯ КАРБОНАТА" под различными торговыми наименованиями, в составе которых основным действующим веществом является карбонат лития. Например, таблетки под торговым наименованием "ЛІТОСАН СР" (производитель "Sun Pharmaceutical Industries Ltd", Индия) и ряд других.

Применение лития углекислого в керамических изделиях.

Применение лития углекислого в керамических изделиях

В производстве керамических изделий существует технологическая необходимость присутствия в шихте минерализаторов в виде солей щелочных металлов. В зависимости от состава исходной сырья и требований к готовому изделию применяют различные минерализаторы.

Литий углекислый может применяться при производстве декоративного отбеленного керамического кирпича. Примерный состав шихты: красножгущаяся глина 80-85%, карбонат кальция 15-20%, литий углекислый 0,7-1,5%. Температура обжига 900-1050°C. Цвет черепка от светло-бежевого до бежевого.

Карбонат лития применяют в производстве зуботехнического фарфора с особыми свойствами для металлокерамического протезирования. В таких составах основным компонентом шихты является полевой калиевый шпат. Добавка лития углекислого составляет около 15% по массе. Температура варки фритты лейцитового фарфора на основе калиевого шпата составляет 1150-1250 °C. Основным признаком готовой фритты с добавкой углекислого лития является большая подвижность расплава (низкая вязкость) и кристаллизация с образованием лейцита. Керамика бесцветна (прозрачна) и успешно применяется в качестве завершающего слоя зубного протеза.

Применение лития углекислого для производства особобыстротвердеющих высокопрочных бетонов.

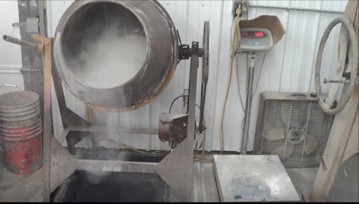

Применение лития углекислого для производства особобыстротвердеющих высокопрочных бетонов

Литий углекислый применяется в качестве ускорителя твердения бетонов. По сравнению с другими видами ускорителей твердения он обладает достоинствами: высокая прочность и малая дозировка.

Эффективность добавки - ускорителя

Добавка Предел прочности, % в возрасте 6 ч от марочной прочности (28 сут - 100%) Предел прочности, % в возрасте 24 ч от марочной прочности (28 сут - 100%)
Сульфат алюминия, 2% 0 41,6
Нитрат кальция, 2% 3 62,7
Сульфат железа, 2% 0 34,1
Карбонат калия, 2% 3,1 43
Формиат кальция, 4% 6,7 63,6
Углекислый литий, 0,2% 9,21 67
Rhoximat, 2% 3,3 42,6

При выборе ускорителя твердения по критерию значения прочности в возрасте 6 и 24 ч предпочтение следует отдать формиату кальция и углекислому литию. В связи с тем, что рациональная добавка углекислого лития (0,2-0,4%) на порядок ниже, чем формиата кальция (2-4%), для производства особобыстротвердеющих высокопрочных бетонов рекомендован углекислый литий. В поддержку последнего можно отметить тот факт, что за последний год цена углекислого лития на отечественном рынке химической продукции снизилась на 15%, а цена формиата кальция увеличилась на 400%.

Применение лития углекислого в производстве пенобетона.

Применение лития карбоната в производстве пенобетона

Добавка лития углекислого в цемент при производстве пенобетона сокращает время схватывания пенобетона и позволяет снизить себестоимость пенобетона.

Сравнительная таблица образцов материалов для пенобетонов

Номер образца 1 2 3 4 5 6 7 8 9 10 11 12
Портландцемент, % 100 98 96 94 93 92 91 90 92 92 92 92
Глиноземистый цемент,% 0 2 4 6 7 8 9 10 8 8 8 8
Добавка лития углекислого в цементную смесь,% 0 0 0 0 0 0 0 0 1 2 3 4
Начальное время схватывания, мин 113 93 44 28 20 22 23 15 12 13 14
Конечное время схватывания, мин 212 192 184 164 75 50 53 55 31 21 22 24

Прочность бетонов

Номер образца Прочность, МПа

на изгиб

на сжатие
1 д 3 д 7 д 28 д 1 д 3 д 7 д 28 д
1 3,0 6,1 7,4 8,6 11,7 26,5 31,4 44,2
3 2,8 5,7 7,4 8,6 10,3 24,7 34,7 45,6
6 2,6 5,1 7,2 8,7 9,4 23,5 35,4 47,1
8 2,3 4,9 6,6 8,2 8,8 21,8 30,8 41,6
9 2,0 4,3 5,8 7,5 7,7 19,1 28,5 36,1
10 2,1 4,4 5,9 7,6 8,2 20,3 28,8 36,7
11 2,3 4,3 5,5 7,4 9,1 19,2 27,2 34,5
12 2,2 4,2 5,5 7,0 8,2 18,5 26,9 33,7

Распределение размера пор в пенобетоне

Номер образца Количество пор, %
более 200 нм 100-200 нм 20-100 нм менее 20 нм
3 д 28 д 3 д 28 д 3 д 28 д 3 д 28 д
1 1,3 0,9 1,7 1,7 34,8 37,5 62,2 59,9
6 1,3 0,6 1,8 1,7 35,6 37,2 61,3 60,5
10 1,3 0,9 1,9 3,6 38,6 55,3 58,2 40,2

Наиболее экономически эффективным является пенобетон с добавкой лития углекислого в размере 2% (образец №10).

Применение лития углекислого в сельском хозяйстве.

Применение лития углекислого в сельском хозяйстве

Физиологическая роль лития в жизни растений и животных долгое время оставались слабо изученными. Первые исследования по этому вопросу в начале ХХ века привели к заключению о нецелесообразности применения в сельском хозяйстве в виду его ядовитости.

По современным представлениям применение лития в ряде случаев себя оправдывает. Однако есть множество факторов, ограничивающих повсеместное его применение. Подобно другим микроэлементам - он поступает в растения, накапливается в них и в виде растительной пищи, поступает в корм животным. Литий специфический микроэлемент. Некоторые виды растений могут значительно накапливать литий без ущерба для своей физиологии (пасленовые: табак, томаты, баклажаны, картофель, дереза; лютиковые). Ряд других растений, в аналогичных условиях по литию, угнетаются от избытка лития. Кроме этого наблюдается неравномерное локальное нахождение лития в земле. Распределение очень не типичное распределению других микроэлементов (бор, кобальт, молибден, селен и пр.). Применение литиевых удобрений эффективно в засушливые годы и может быть не эффективным или мало эффективным в другие годы.

Таблица практического успешного применения литиевых соединений в качестве удобрения

Культура, время, исследователь Вид литиевого удобрения Почва, район доза и форма внесения лития Результат
Сахарная свекла, 1960-1963 гг, Харьковский ордена Трудового Красного Знамени Сельскохозяйственный институт им. В.В. Докучаева Литий углекислый Чернозем обыкновенный среднегумусный Купянского района Харьковской области, Украина Предпосевная обработка семян (замачивание семян в течение 24 часов с последующим проветриванием) раствором 0,06%. Вес раствор/семена = 1/3 Прибавка урожая 10-35%, увеличение сахаристости корней на 0,4-0,9%
Чернозем обыкновенный выщелоченный Константиновского района Донецкой области, Украина Прибавка урожая 12-23,4%, увеличение сахаристости корней на 0,9-1,0%
Чернозем обыкновенный среднегумусный Купянского района Харьковской области, Украина Внекорневая подкормка раствором 0,02%. 800 л/га в период смыкания рядков Прибавка урожая 13,9%, увеличение сахаристости корней на 0,4%
Рис, 2005-2007 гг, Всеросийский НИИ риса Лития хлорид Луговой чернозем правобережья реки Кубань, Красноармейский район, Краснодарского края, Россия Обработка семян раствором 10 л/т (концентрация 1% в пересчете на Li)
Прибавка урожая семян риса на 9,4%. Снижение трещиноватости зерновок на 0,8-2,0%. Повышение стекловидности на 1,1-2,2%, увеличение массы зерен на 1,2-1,9 г и содержания белка 0,24-0,52%.
Внекорневая подкормка в фазу кущения раствором 400 л/га (концентрация 0,1% в пересчете на Li) Прибавка урожая семян риса на 8%. Снижение трещиноватости зерновок на 1,0-2,3%. Повышение стекловидности до 2,7%, увеличение массы зерен на 0,4 г и содержания белка 0,24-0,59%.
Внекорневая подкормка в фазу выметывания раствором 400 л/га (концентрация 0,05% в пересчете на Li) Прибавка урожая семян риса на 3,1 %. Снижение трещиноватости зерновок на 0,9-3,4%. Повышение стекловидности на 0,5-1,6%, увеличение массы зерен на 0,2-1,6 г и содержания белка 0,29-0,41%.
Табак

1954-1962 гг.

Таджикский государственный университет им. В.И. Ленина,

Самаркандский государственный университет им. Алишера Навои

Нитрат лития Серозем Заравшанской долины, Таджикистан и Узбекистан Предпосевная обработка семян раствором 1,0 мг/л Прибавка урожая листьев до 17,32%. Количество никотина и выход листа 1 сорта возрастают, улучшается всхожесть семян
Дробное внесение в почву. Общим количеством 50,0 мг/кг почвы
Сульфат лития Внесение в почву 5,0 мг/кг почвы Прибавка урожая листьев до 24,62%. Количество никотина и качество сырья возрастает, улучшается всхожесть семян
Хлопчатник Нитрат или сульфат лития Внесение в почву 0,1-1,0 мг/кг почвы Прибавка урожая хлопка сырца при доморозном сборе до 4,89%, улучшается всхожесть семян
Томаты, 1981 Московская ордена Ленина и ордена Трудового Красного Знамени сельскохозяйственная академия им. А.К. Тимерязева Сульфат лития Дерново-подзолистая среднесуглинистая почва Московской области, Россия Внесение в почву 0,1 мг/кг почвы Прибавка урожая плодов 16,4%
Картофель, 1981 Внесение в почву 1 кг/га Прибавка урожая клубней 55%
Томаты, 1982 Краснозем глинистый Внесение в почву 0,1 мг/кг почвы Прибавка урожая плодов 13%

Применение лития карбоната в животноводстве.

Применение лития карбоната в животноводстве

Литиевые соединения относят к эрготропикам - фармакологическим средствам, направляющим энергию питательных веществ на повышение продуктивности животных.

Московская государственная академия ветеринарной медицины и биотехнологии им. К.И. Скрябина в 2010 г. сообщила об успешном применении лития карбоната в качестве кормовой добавки, стимулирующей рост и продуктивность птицы в бройлерных хозяйствах России. Применение лития карбоната в дозе 15 мг/кг массы тела бройлера увеличивает сохранность птиц до 4,2% и повышает среднесуточный прирост поголовья до 4,7%. Такая добавка увеличивает биологическую ценность мяса и убойные качественные показатели тушки. Экономическая эффективность при применении лития карбоната составляет 21 руб. на 1 руб. затрат.

Витебская государственная академия ветеринарной медицины в 1996 г. сообщила об успешном применении лития карбоната в качестве кормовой добавки для профилактики мочекаменного диатеза (подагры) у молодняка кур-несушек в условиях Витебской птицефабрики. Применение лития карбоната в форме 0,0025%-ного раствора в питьевой воде предотвращала убытки в связи с падежом и недополучением привеса.

Применение лития углекислого в производстве электрических аккумуляторов.

Применение лития карбоната в производстве электрических аккумуляторов

Производство литевых аккумуляторов в последние годы во всем мире интенсивно увеличивается. Переносчиком электронов в таких аккумуляторах являются ионы лития. В чистом виде литий углекислый в литиевых аккумуляторах не применяется. Однако, ни один из литевых материалов для аккумуляторов в природе в чистом виде не встречается. Их синтезируют различными химическими реакциями. Эти реакции могут быть одностадийные или многостадийные. И без лития карбоната, как правило, не обходятся. За редкими исключениями в реакциях применяют лития гидроксид. Но сырьем для получения лития гидроксида является лития карбоната. По этой причине лития гидроксид всегда дороже лития карбоната.

Литиевые аккумуляторы имеют разнообразные конструкции. Литий углекислый применяют в производстве материалов катодов, электролита и в некоторых случаях в производстве материалов анода.

Литиевые катоды.

Катодные материалы литиевых аккумуляторов

Наименование катодного материала Оксид лития кобальта (LCO) Никель-кобальт-литий-марганец (NCM) Литий марганец оксид (LMO) Литий фосфат железа (LFP) Никель-кобальт-литий-алюминий (NCA)
Формула катодного материала LiCоO2 LiNixCoyMn1-x-yO2 LiMn2O4 LiFePO4 Не разглашается
Напряжение, В 3,7 3,6 3,8 3,3 3,7
Удельная мощность, Вт/кг 150 160 120 150 170
Применение в электромобилях и гибридных автомобилях Гибридный автомобиль Prius, поставщик батарей Matsushita 1)Электромобиль I3, поставщик батарей Samsung SDI.
2)Гибридный автомобиль Chevrolet Volt, поставщик батарей LG.
3)Электромобиль Leaf, поставщик батарей Zizhu yanfa
Электромобиль E6, поставщик батарей Zizhu yanfa Электромобиль Tesla (Model S) Литиевые батареи 18650 производства Panasonic, поставщик Matsushita
Преимущество Стабильность разряда, простой процесс производства Электрохимически стабильная работа, хорошая производительность цикла Применение дешевого марганца, безопасная хорошая производительность Высокий уровень безопасности, охрана окружающей среды и долговечность Высокая плотность энергии, хорошая производительность при низких температурах
Недостаток Применение дорогостоящего кобальта, более низкий жизненный цикл Применение дорогостоящего металлического кобальта Низкая плотность энергии, плохая стабильность электролита Низкая производительность при низких температурах, низкое напряжение разряда Низкая производительность при высоких температурах, низкие показатели безопасности, высокий технический уровень изготовления

Аноды литиевых аккумуляторов.

Анодные материалы литиевых аккумуляторов

Материал отрицательного электрода (анода) Состав анодного материала Удельная мощность (мА×ч/г) Начальный к.п.д, % Количество жизненных циклов Безопасность Функция быстрого заряда
Углеродистые отрицательные электроды Природный графит 340-370 90 1000 Удовлетв. Удовлетв.
Искусственный графит 310-360 93 1000 Удовлетв. Удовлетв.
Мезофазные микросферы углерода 300-340 94 1000 Удовлетв. Удовлетв.
Графен 400-600 30 10 Удовлетв. Различная
Лития титанат Лития титанат 165-170 99 30000 Отличная Хорошая
Отрицательный электрод на основе сплавов Кремний 800 60 200 Различная Различная
Олово 600 60 200 Различная Различная

Лития титанат (Li4Ti5O12) получают из лития карбоната (Li2CO3) и титана диоксида (TiO2). Сухие порошки лития карбоната и титана диоксида смешивают в соотношении Li/Ti = 4/3. После смешивания порошки прокаливают в атмосфере воздуха при температуре не ниже 800 °C и получают порошок лития титаната.

Литиевый электролит.

Ключевую роль в работе литиевый батарей имеет электролит. В процессе разрядки и зарядки ионы лития находятся в движении между электродами литиевого аккумулятора.

Электролит для литиевых аккумуляторов состоит из трех составляющих: растворителя, растворимого вещества и присадки.

В качестве растворителей для производства электролитов в литиевых аккумуляторах применяют: пропиленкарбонат PC; этилен карбонат EC; диэтилкарбонат DEC; метиловый эфир; 1,4-изопропил GBL.

В качестве растворимого вещества для электролитов литиевых аккумуляторов применяют: LiPF6; LiBF4; LiClO4; LiAsF6; LiCF3SO3.

Все эти вещества получают из лития углекислого. Например, перхлорат лития (LiClO4) получают при взаимодействии углекислого лития с хлорной кислотой. Полученный кристаллогидрат перхлората лития (LiClO4×3H2O) нагреванием при температуре 100°C теряет две молекулы воды, а при температуре 130°C превращается в безводную соль.

Присадками для электролитов являются различные химические добавки: пламезамедляющие, токопроводящие, пленкообразующие, термостойкие. А также добавки повышающие устойчивость к перезарядке и глубокой разрядке.

Применение лития углекислого в производстве алюминия.

Применение лития углекислого в производстве алюминия

Весь алюминий, производимый в настоящее время, получают электрохимическим разложением глинозема, растворенного в расплавленном криолите при температурах до 960 °C.

Добавка лития углекислого в анодную массу, из которой изготавливается угольный анод, повышает стойкость анода к разрушению на воздухе и позволяет снизить его поляризацию на 40-50 мВ (добавка 0,5-1,0% Li2CO3).

В ряде случаев получения промышленных алюминиевых сплавов, для понижения температуры плавления, в криолит вносят фторид лития LiF и карбонат лития Li2CO3. Это приводит к снижению удельного расхода электроэнергии на 2%. Удельный расход углекислого лития составляет около 2,8 кг/т Al (для электролита содержащего 2% LiF).

Получение лития углекислого в Чили.

Получение лития карбоната

Самое богатое литием месторождение рассолов открыто в 1969 г на севере Чили в пределах салара (сухого озера - солончака) Атакама, расположенного на одной параллели с портом Антофагаста. Озёрные отложения, пропитанные рапой, разведаны до глубины 30 м на половине площади салара. Месторождение относится к рассолам хлоридно-натриевого типа. Содержание в рапе хлорида калия 2 % масс., а хлорида лития - 0,2 % масс. Запасы калийных солей составляют 12 млн т, а хлорида лития 2,6 млн т (около 0,85 млн.т в пересчёте на Li2O). Работы по детальной разведке этого месторождения начаты в 1974 году. Разработка проекта производственного комплекса была начата в 1976 г, а выпуск карбоната лития осуществлён в 1984 г. Производственная мощность 11,8 тыс. т в год. Из рассолов Салар-де-Атакама литий извлекают путём постадийной солнечной упарки, в результате которой его концентрация возрастает с 1,7 г/л до 43 г/л. Из концентрированного рассола литий извлекают в виде карбоната действием соды. Из семи скважин глубиной 30 м рассолы закачивают в испарительные бассейны. К 1984 г на месторождении Cалар-де- Атакама было построено 12 бассейнов испарителей общей площадью 1 км2. Для предотвращения фильтрации рассола дно бассейнов покрыли слоем поваренной соли толщиной 0,3 м. При упаривании рассолов до 43 г/л (по литию) возможны потери его за счёт выпадения двойной соли состава KLiSO4. По этой причине поступающие на испарение рассолы частично десульфатизируют, смешивая с рассолами, имеющими повышенную концентрацию хлорида калия. В первом бассейне осаждают в основном CaSO4, а на следующих стадиях концентрирования из рассолов последовательно выделяют галит, сильвинит, карналит, бисульфат калия. Очистка бассейнов от донных осадков не предусмотрена. Упаренный раствор закачивают в цистерны и по железнодорожной ветке транспортируют на химический завод в г. Антофагаста (170 км), где очищают от магния и кальция под действием известкового молока и соды. Очищенный и нагретый до 80 °С рассол обрабатывают содой для выделения карбоната лития. Принятая на данном месторождении технология не обеспечивает выделение из рассолов других ценных компонентов (например, сульфата калия, борной кислоты), хотя стоимость их может быть сопоставима со стоимостью карбоната лития. В связи с этим в 1988 г было окончено исследование возможности строительства второго литиевого предприятия на месторождение Салар-де-Атакама. В результате проведённых исследований была разработана оригинальная технология комплексного использования сырья, также основанная на постадийной солнечной упарке рассолов, при которой Li выделяется из раствора в виде кристаллов смешанной соли KLiSO4. Извлечение лития в кристаллы при высаливании их составляет 67 % масс. Полученная таким образом соль является по существу химконцентратом лития и калия (содержание лития 4,9 % масс.), который можно транспортировать на любые расстояния. Из такого концентрата легко получить товарные соединения лития и калия: если кристаллы растворить в воде, то под действием хлорида калия можно выделить сульфат калия, а затем под действием соды - осадить Li2CO3. Проектом предусматривалось к 1992 г организовать производство и выпуск в год 0,5 млн т хлорида калия, 0,2 млн т сульфата калия и 30 тыс. т борной кислоты. Количество производимого лития будет определяться конъюнктурными соображениями, однако реальная производительность может достигать от 2 до 13 тыс. т карбоната лития в год. Обращают на себя внимание экономические показатели этого производства и, в частности, низкая стоимость получаемого карбоната лития. Доля добываемого в Чили лития в мировом производстве литиевого сырья в конце 1992 г оценивалась 16 % масс. Необходимо отметить, что лития карбонат, получаемый в Чили, характеризуется недостаточно высоким качеством, что заставило Японию в 1995 г отказаться от импорта чилийского лития карбоната. Недостаточно высокое качество чилийского карбоната лития можно объяснить неотработанностью применяемых технологических схем.
